un LAN más tamaño pequeño 28V DC del amplificador del RF del poder más elevado 500Mhz-2400MHz

Name: un LAN más tamaño pequeño 28V DC del amplificador del RF del poder más elevado 500Mhz-2400MHz
Brand: Kimpok Technology Co., Ltd
SKU: KP-LAM800-50W
Price: negotiable USD
Availability: InStock

Todos los productos

Drones VTX
(13)

Transmisor video del UAV
(96)

Transmisor video análogo
(131)

IP Mesh Radio
(23)

Transmisor video de COFDM
(66)

Transmisor del IP de COFDM
(39)

Módulo de COFDM
(18)

Receptor video de COFDM
(23)

Antena inalámbrica del RF
(12)

Amplificador de potencia del RF
(11)

Transmisor-receptor de radio de los datos
(10)

Los Mejores Productos

amplificador linear de 27V DC RF

Certificación

CHINA Kimpok Technology Co., Ltd certificaciones

Estoy en línea para chatear ahora

un LAN más tamaño pequeño 28V DC del amplificador del RF del poder más elevado 500Mhz-2400MHz

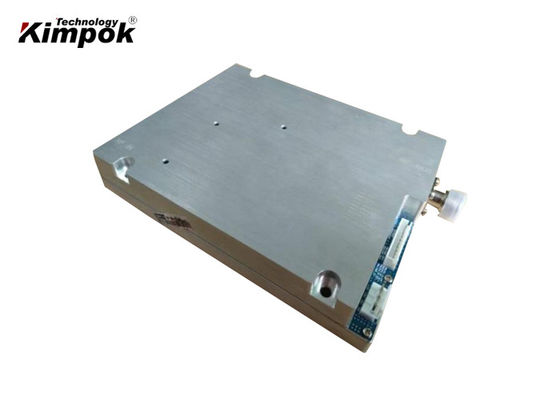

Ampliación de imagen : un LAN más tamaño pequeño 28V DC del amplificador del RF del poder más elevado 500Mhz-2400MHz

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Kimpok Technology / OEM
Certificación:	CE
Número de modelo:	KP-LAM800-50W

Pago y Envío Términos:

Cantidad de orden mínima:	1 PC
Precio:	negotiable
Detalles de empaquetado:	Embalaje internacional
Tiempo de entrega:	7-15 días laborables
Condiciones de pago:	T/T, Western Union, Paypal
Capacidad de la fuente:	1000pcs/month

Contacto

un LAN más tamaño pequeño 28V DC del amplificador del RF del poder más elevado 500Mhz-2400MHz

descripción

Nombre:	Amplificador de potencia linear	Frecuencia:	500-2400MHz
RF de potencia de salida:	50dBm	Voltaje de funcionamiento:	28VDC±1V
Dimensión:	17513625m m	Peso:	2kg
Resaltar:	amplificador del RF del poder más elevado 500Mhz , amplificador del RF del poder más elevado 2400Mhz , Poder más elevado del amplificador de 28VDC RF

500Mhz - un LAN más tamaño pequeño 28V DC del amplificador de potencia del RF del poder más elevado 2400MHz

Características:

El PA integrado de la fuente y del RF de ruido en una casa, más tamaño pequeño y conectan solamente DC28,6A con él
Prevenga la interferencia del alto poder irradiado del RF a la supervisión-unidad y al PA-circuito
Podemos proporcionarle el radiador apropiado, un radiador podemos ser instalados 2 50W-Jammer-Module.

No. requisitos del artículo

Gama de frecuencia	500-2400MHz
Aumento	≥50dB
Pequeña llanura del aumento de señal	≤4dB
Llanura del aumento del poder	≤1.5dB
Max Output Power	≥50dBm
Energía entrada	5-10dBm
Armónicos	3ro armónicos ≥12dBc, 2do harmonics≥15dBc
Falso	>60dBc
Figura de ruido	10dB
/Output entrado VSWR	≤2
Voltaje de funcionamiento	28VDC
Corriente quieta	<1>
Corriente de trabajo	<11a>
Tiempo del interruptor	<2us typ="">
Eficacia	El ≥25% @CW
El RF entró el puerto	SMA-femenino
El RF hizo salir el puerto	N-femenino
Impedancia de la entrada-salida	50ohms
Interfaz de la fuente de alimentación	condensador del Tirón-corazón
Temperatura de trabajo	-20℃~+70℃
Temperatura de almacenamiento	-30℃~+70℃
Tamaño	17513625m m
Peso	Sobre 2kg
Protección	Después del problema que despeja, pulso 5V a PIN7 para recomenzar el PA Cierre: encima alto-VSWR, Después del problema que despeja, pulso 5V a PIN7 para recomenzar el PA
DB10	PIN7: Reset: el pulso 5V recomenzaría el PA después de cierre de VSWR PIN5: TEMPOREROS: Sobre-Alto-temperatura de la alarma (+3V), y cierre del PA PIN2: V: Indicador para el poder invertido del RF PIN8-PIN10: Tierra: Grounding23 DB10 PIN1: PTT: (Ejecución en aire o el grouding: PA ENCENDIDO; +5V: PA APAGADO) PIN6: SWR: Alarma Sobre-alta-VSWR (+3V), y cierre del PA PIN4: Vt: Indicador para la temperatura del PA (Vt=0.5V+TC×10mV/℃) PIN3: V+: Indicador para el poder delantero (máximo: 4V)

un LAN más tamaño pequeño 28V DC del amplificador del RF del poder más elevado 500Mhz-2400MHz 0
