Datos del producto:
|
| Modulación: | COFDM | Frecuencia: | 300-800MHz (opción), 12G/2.4G/5.8GHz (modificados para requisitos particulares) |
|---|---|---|---|
| RF de potencia de salida: | 2-5Watt (ajustable) | Voltaje: | DC 12V |
| Ancho de banda: | 1.25/2.5/6/7/8MHz (opcional) | Distancia NLOS: | el 1-3km |
| Tamaño: | 140*85*50m m | Peso: | 800g (peso neto) |
| Alta luz: | transmisor video audio de 300Mhz COFDM,Transmisor video audio de difusión de COFDM,transmisor video audio 900Mhz |
||

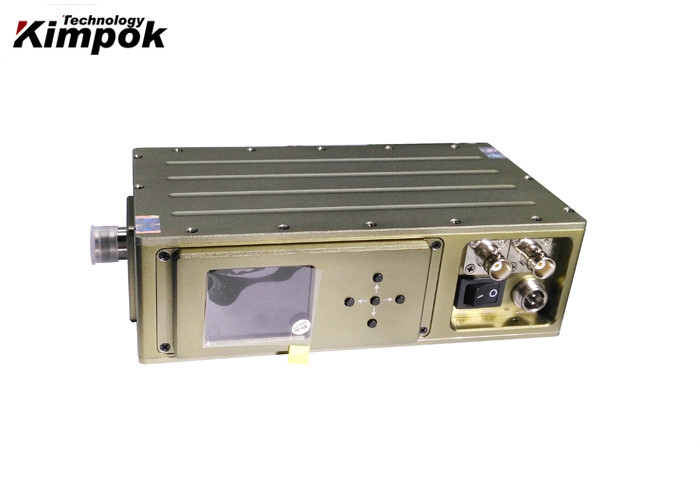

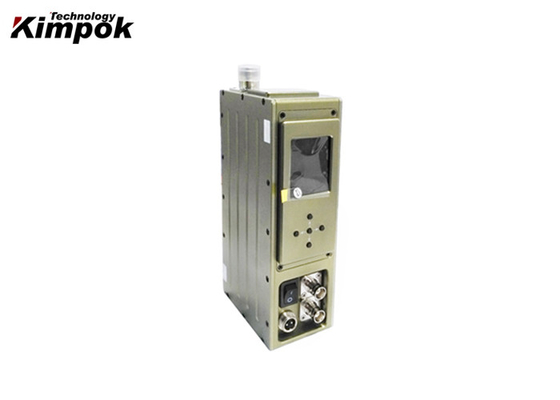

transmisor video audio de la radio de 300Mhz-900Mhz COFDM para la difusión
Introducción:
Esto es un transmisor y un receptor exclusivos del diseño COFDM. Tiene un carácter de la energía baja, pequeña dimensión en el transmisor, y proporcionamos consideraciones más adecuadas para hacerlo más intuitivo y natural. El uso H.264 que cifra formato y la modulación de COFDM (división de frecuencia ortogonal cifrada que multiplexa) con el receptor de 4 canales, proporciona de alta calidad de la imagen en la resolución 1920*1080P, estado latente corto.
Este sistema diseñado especial está para la transmisión de la distancia de la gama larga del UAV, él es también popular utilizar en otros campos para la transmisión audia/video de la retransmisión en directo.
Características:
Especificación de la tecnología:
Parámetros del transmisor:
| Frecuencia | 300-800MHz (ajustable), 1.2G/2.4G/5.8GHz (modificados para requisitos particulares) |
| RF de potencia de salida | 2-5Watt (ajustable) |
| Voltaje | DC12V |
| Modulación | COFDM |
| Constelación | QPSK, 16QAM, 64QAM (opcional), QPSK/16QAM/64QAM @ 6/7/8MHz |
| Ancho de banda | 1.25/2.5/6/7/8MHz (opcional) |
| Tasa de transferencia | 2/4/6/8Mbps (opcional) |
| FEC | 1/2,2/3,3/4,5/6,7/8 (opcional) |
| Guardia Interval | 1/32,1/16,1/8,1/4 (opcional) |
| Entrada de video | 1 línea vídeo análogo de PAL/NTSC |
| Entrada audio | A la izquierda e a la derecha canales estéreos análogos |
| Compresión vídeo | H.264 |
| Encripción de datos | El revolver básico del pedazo/ALLTECH de AES 265 |
| Llanura |
≤2dB (dentro de gama de frecuencia completa), ≤0.5dB (dentro de 8MHz) |
| Portador | 2K, 8K |
| Señal video | 1Vp-p@75 Ω, NTSC/PAL adaptante |
| Resolución | 720×576 (PAL), 720×480 (NTSC) |
| Interfaz del RF | N (F) |
| Formato video | PAL/NTSC (uno mismo-adaptación) |
| Interfaz del sistema de pesos americano | BNC |
| Material del caso | Aleación de aluminio, impermeable |
| Batería incorporada | 2300mA, 3Hours |
| Ambiente del trabajo | -30~70° |
| Distancia | el 1-3km NLOS; el 100km LOS de aire-suelo |
| Tamaño | 180*100*60m m |
| Peso | 1444g (peso neto) |
Parámetros del receptor:
| Frecuencia | 300-800MHz (ajustable), 1.2G/2.4G/5.8GHz (modificados para requisitos particulares) |
| Memoria | 60G, grabación de 1way 48hours |
| Monitor LCD | 7inch o 9,5 pulgadas |
| Reciba la sensibilidad | < -105dBm=""> |
| Interfaz del RF | N (F) |
| Modulación | COFDM |
| Fuente de alimentación | AC220V |
| Ancho de banda | 2/2.5/4/8MHz (ajustable) |
| Constelación | QPSK, 16QAM, 64QAM (opcional), QPSK/16QAM/64QAM @ 6/7/8MHz |
| FEC | 1/2,2/3,3/4,5/6,7/8 (opcional) |
| Guardia Interval | 1/32,1/16,1/8,1/4 (opcional) |
| Salida video | 1 línea vídeo análogo de PAL/NTSC |
| Revolución | 720×576 (PAL), 720×480 (NTSC) |
| Líneas de horizontal | línea 625 o 525 |
| Salida audio | A la izquierda e a la derecha canales estéreos análogos |
| Encripción de datos | El revolver básico del pedazo/ALLTECH de AES 265 |
| Voltaje | AC220V±20V, DC14V~DC16V |
| Ambiente del trabajo | -30~70° |
| Tamaño | 370*490*220m m |
| Weiht | 18kg |
Diagrama de la instalación:
